TC10A通风天窗设计

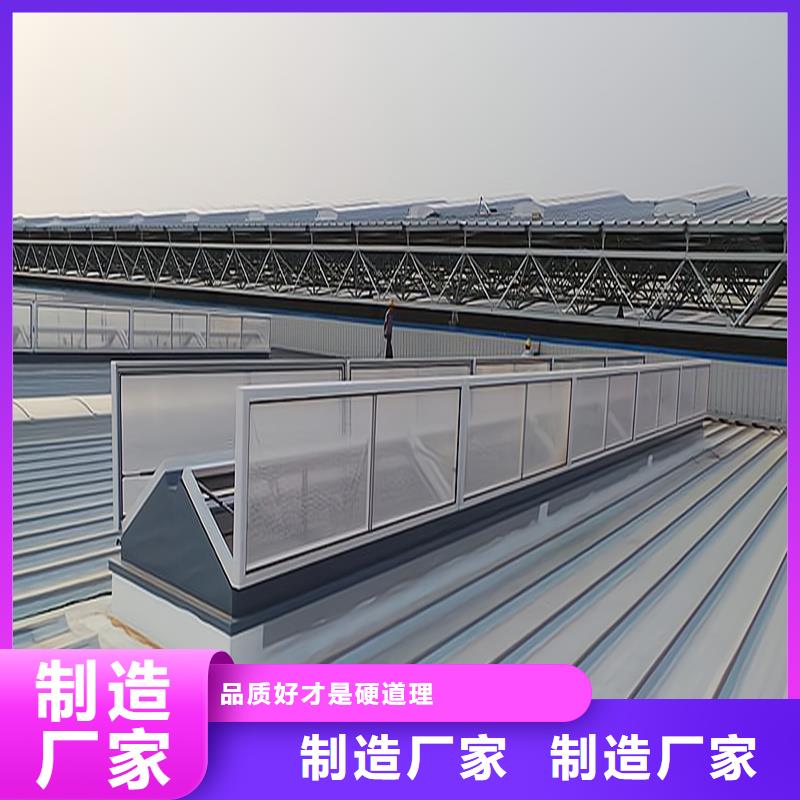

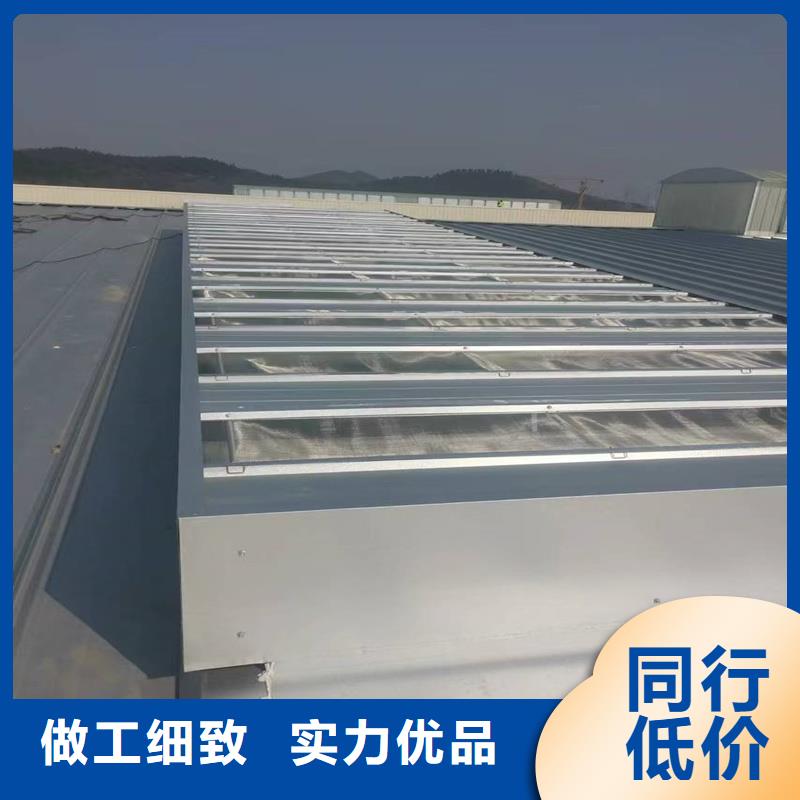

MCW1型通风天窗(并列风道式) MCW1型通风天窗(并列风道式)是一种青海黄南薄型(避风型)屋顶 通风天窗，高度一般不超过650mm，安装屋脊部位时宽度相对 较大，产品采用模块化单元组合，较为便捷的在洞口长度方向多 排并列安装。MCW1型通风天窗(并列风道式)采用三层防 雨板设计，独特的结构形式使通风天窗的有效通风 面积和采光面积显著增大，通过引导室内热气流斜 向上运动，减少气流动能耗损，明显提高通风效 率。其中第三层防雨板承接雨雾，有效防止强风雨 天气下的飘雨，适合风荷载较大、青海黄南当地防雨性能要求 高的场合。适用范围:产品广泛适用于适用于换气次数较大、青海黄南同城热气、青海黄南同城废气、青海黄南附近有害气体及烟尘尝试较高的场合，比如冶金、青海黄南附近机械、青海黄南化工、青海黄南附近电子、青海黄南本地轻工、青海黄南当地造船等各 种车间的自然通风采光。防水方式:采用全结构防水，防水寿命更有保障，避免硅胶防水方式硅胶易老化造成的渗漏问题。

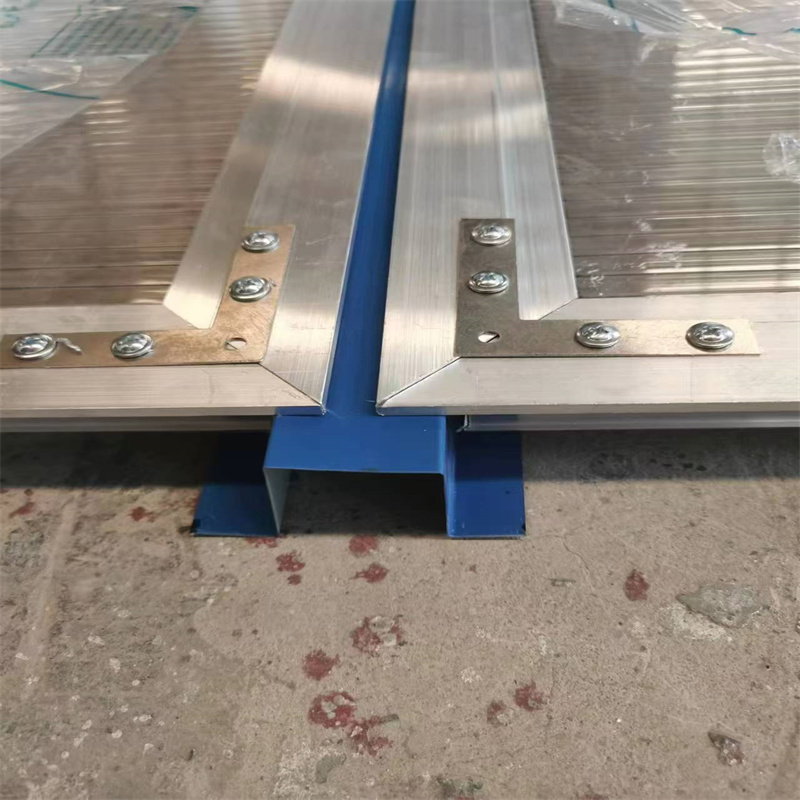

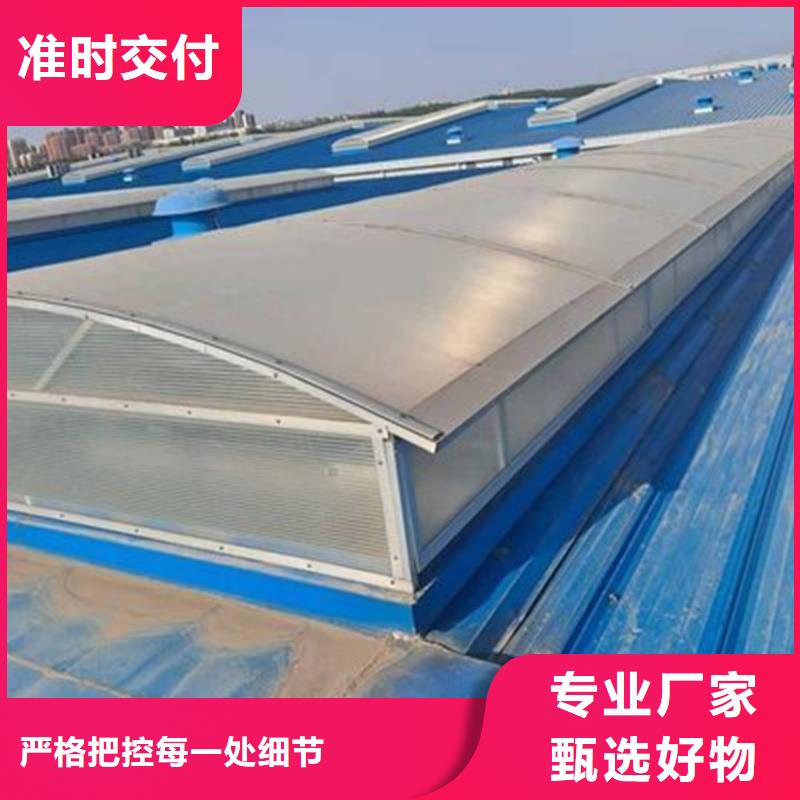

MCW5型通风天窗(暗扣式) 青海黄南MCW5型通风天窗(暗扣式)是图标图集11CJ33《通风采光天 窗》中的一种流线型通风天窗，安装于屋脊时采用纵向布置，产 品由外护板、青海黄南本地防雨板、青海黄南附近导流板、青海黄南同城排水槽、青海黄南同城阀板、青海黄南当地执行器等构件组 成。几何尺寸相对较大，相应的通风量也较大。MCW5型通风天窗(暗扣式)骨架为型材钢焊 接，防雨板通常采用彩钢板或者玻璃纤维聚脂采光 板制作，其特点是防雨板及导流板采用隐蔽式固 定，自攻钉被隐藏，避免在防雨板及导流板上直接 钻孔造成的漏水隐患。适用范围:MCW5型通风天窗适用于各种行业的钢结构及混凝土结构厂房及其他建筑类型，如:冶金、青海黄南同城船舶、青海黄南当地玻璃、青海黄南附近机械加工、青海黄南当地轻工业厂房等。 规格型号:根据喉口(即通风预留洞口)尺寸，通风天窗规格为1500mm--9000mm等，也可根据实际使用要求定制更大尺寸或非常规型号。 防水方式:采用全结构防水，防水寿命更有保障，避免硅胶防水方式硅胶易老化造成渗漏隐患。
