荆州无线核相器无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。仪器适合6～220kV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。仪器采用无线传输技术，操作可靠，使用方便，克服了有线核相仪的诸多缺点。二、工作原理仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。三、事项 1、现场测试时，应按电力部门高压测试距离标准进行操作。 2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。注意：发射器使用3.7V可充电锂电池，请不要更换其他电池。

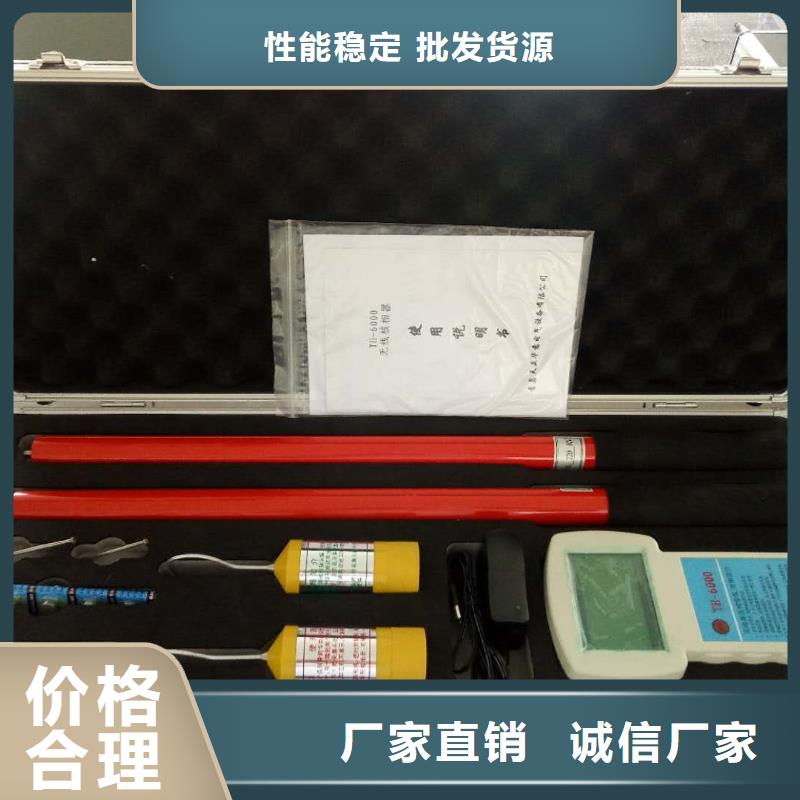

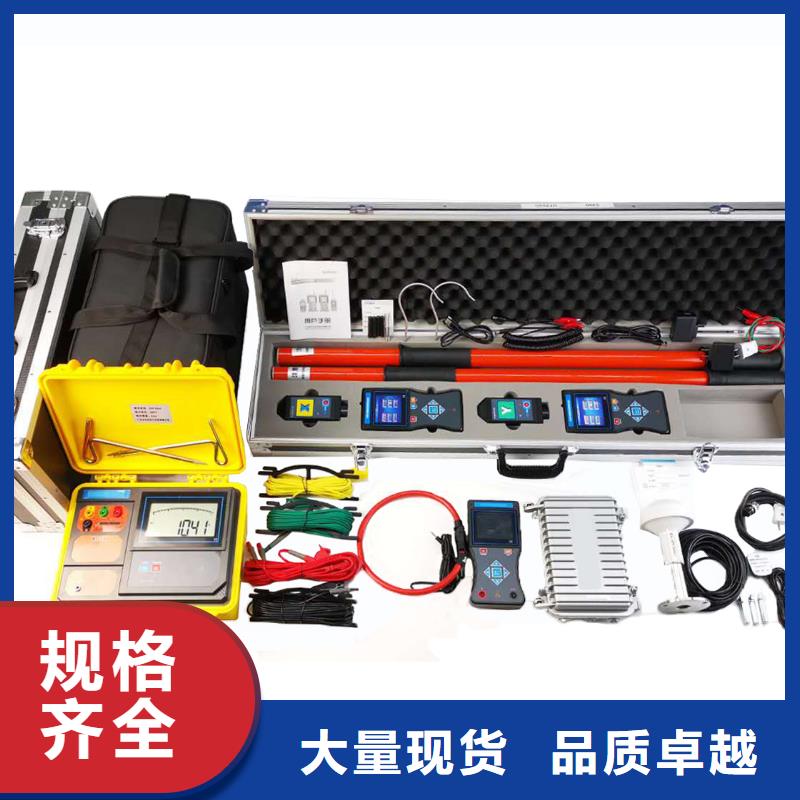

荆州无线核相器仪器结果判断与分析结果判断采用国标A级标准，同异相以30°为界。相位差≥±30°时为异相，语音提示“异相”，屏幕显示“异相”，异相指示灯亮。相位差＜±30°为同相，语音 提示“同相”，屏幕显示“同相”，同相指示灯亮。所有相位差结果以X为参照，度数为Y超前于X的相位。提示：两线路频率不相同时，需要使用准同期并列装置控制发电机的频率相位，使发电机的相位和频率与主网一致后才可以并网送电。准同期与自同期并列操作见附录B。八、维护保养1、长期不使用时请充满电后再存放。2、本产品不宜存放在潮湿、高温、多尘的环境中。3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。九、出厂配置清单物品名称 数量塑料机箱 1个接收主机 1个X发射器 1个Y发射器 1个伸缩式绝缘杆(3米) 2根尖头端子 2个充电器(5V/1A) 2个自检测试线 2条接地线 2条说明书 1份出厂检验报告 1份合格证 1份提示：(1)尖头端子为发射器头部弯钩的替换品。(2)自检测试线内部有电阻，市电自检时人接触鳄鱼夹不会触电。(3)接地线为直通导线，只用于低压（电压＜1kV）场合，高压时严禁使用。十、售后服务1、仪器自售出之日起一个月内，如有质量问题，免费更换新仪器。2、仪器两年内凡质量问题由我公司免费维修。3、仪器使用超过两年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，请寄回本公司修理。不得自行拆开仪表，否则造成的自损我公司概不负责。

<荆州>天正华意电气设备有限公司 无负荷相量测量装置 来厂考察

荆州无线核相器仪器结果判断与分析结果判断采用国标A级标准，同异相以30°为界。相位差≥±30°时为异相，语音提示“异相”，屏幕显示“异相”，异相指示灯亮。相位差＜±30°为同相，语音 提示“同相”，屏幕显示“同相”，同相指示灯亮。所有相位差结果以X为参照，度数为Y超前于X的相位。提示：两线路频率不相同时，需要使用准同期并列装置控制发电机的频率相位，使发电机的相位和频率与主网一致后才可以并网送电。准同期与自同期并列操作见附录B。八、维护保养1、长期不使用时请充满电后再存放。2、本产品不宜存放在潮湿、高温、多尘的环境中。3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。九、出厂配置清单物品名称 数量塑料机箱 1个接收主机 1个X发射器 1个Y发射器 1个伸缩式绝缘杆(3米) 2根尖头端子 2个充电器(5V/1A) 2个自检测试线 2条接地线 2条说明书 1份出厂检验报告 1份合格证 1份提示：(1)尖头端子为发射器头部弯钩的替换品。(2)自检测试线内部有电阻，市电自检时人接触鳄鱼夹不会触电。(3)接地线为直通导线，只用于低压（电压＜1kV）场合，高压时严禁使用。十、售后服务1、仪器自售出之日起一个月内，如有质量问题，免费更换新仪器。2、仪器两年内凡质量问题由我公司免费维修。3、仪器使用超过两年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，请寄回本公司修理。不得自行拆开仪表，否则造成的自损我公司概不负责。

<荆州>天正华意电气设备有限公司 无负荷相量测量装置 来厂考察

荆州无线核相器无线高低压电压表，用于输电线路电压、对地相电压测试、感应电压、验电测试，也可以用于高压电气设备表面交流等电位电压测试。仪器由采集器、接收器、绝缘杆等组成，电压测试量程为0～65kV AC（400V、10kV、35kV），验电范围为0～500kV AC（400V、10kV、35kV、110kV、220kV、500kV）。当裸导线电压在0～65kV时，采集器接触测试电压，同时显示电压值；当裸导线电压超过65kV时，不能测试电压，只能非接触式验电，即采集器逐渐靠近导线完成验电。采集器前端可以连接金属探钩或探针，用于直接接触测试65kV以下的裸导线电压或验电，连接金属探针，还可以对二次带电指示器的验电孔进行验电。当采集器接触带电导线，不管是零线、火线、地线、高压输电线路或金属导体，只要有电场，可能是直接输送的电，也可能是绝缘破损引起的漏电，或电缆交叉互感带电，采集器都能感应到它的电磁场，并发出“嘟--嘟--嘟--”的蜂鸣声。接收器采用3.5寸真彩液晶屏，同屏动态显示电压等级、电压值、频率，清晰直观，无线接收直线距离约100米。绝缘杆具有防潮、耐高温、抗冲击、高绝缘、抗弯曲等特点。仪器广泛应用于变电站、发电站、铁路部门、消防部分、工矿企业以及监测站、电工维修部门进行高压电压测试和野外电动作业等。

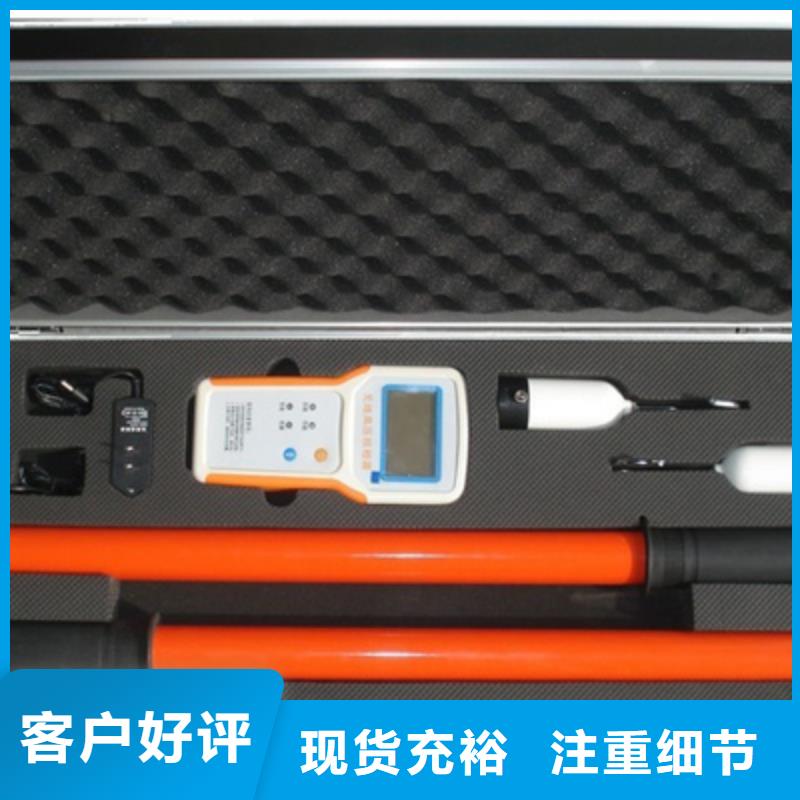

<荆州>天正华意电气设备有限公司
无负荷相量测量装置 来厂考察

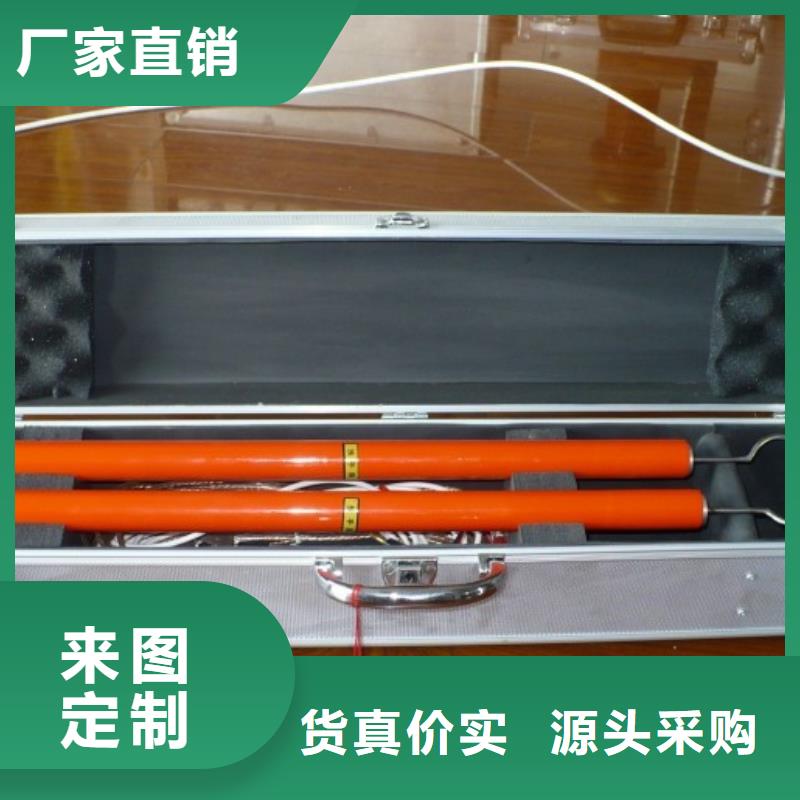

荆州无线核相器高压！危险！操作者须经严格培训并获得相关高压操作认证才能使用本仪表进行现场测试。操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。测试时，严禁同时钩住2条裸导线，会引起2条裸导线短路，禁止。被测线路电压超过600V时须连接绝缘杆使用。严禁用本仪表接触测试超过35kV的裸导线或汇流母线(可接触测试35kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆)。非接触式核相：钩式探测器逐渐靠近导线核相，不用接触导线。可测导线或电缆外径Ф168mm，可测母排尺寸168mm×245mm。首次使用应对绝缘杆做耐压试验，必须使用合格的绝缘杆。请使用专配绝缘杆连接该仪表。仪表连接好伸缩绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。长时间不用仪表，请定期给电池充电或取出电池。更换电池，注意极性，若无法更换，请联系厂家。拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。若本仪表及其他部件有损伤，请禁止使用。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。建议绝缘杆每年至少进行一次绝缘强度测试。一. 简介无线高压核相电流表又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。

<荆州>天正华意电气设备有限公司

荆州无线核相器高压！危险！操作者须经严格培训并获得相关高压操作认证才能使用本仪表进行现场测试。操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。测试时，严禁同时钩住2条裸导线，会引起2条裸导线短路，禁止。被测线路电压超过600V时须连接绝缘杆使用。严禁用本仪表接触测试超过35kV的裸导线或汇流母线(可接触测试35kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆)。非接触式核相：钩式探测器逐渐靠近导线核相，不用接触导线。可测导线或电缆外径Ф168mm，可测母排尺寸168mm×245mm。首次使用应对绝缘杆做耐压试验，必须使用合格的绝缘杆。请使用专配绝缘杆连接该仪表。仪表连接好伸缩绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。长时间不用仪表，请定期给电池充电或取出电池。更换电池，注意极性，若无法更换，请联系厂家。拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。若本仪表及其他部件有损伤，请禁止使用。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。建议绝缘杆每年至少进行一次绝缘强度测试。一. 简介无线高压核相电流表又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。

荆州无线核相器 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压3.7V±0.1V3.7V±0.5V/测相位频率相序时电流幅值1A±0.1A0.5mA～30.0A/测相位频率相序时电压幅值100V±10V10V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电源DC 3.7V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约150mA 显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×15mm 采样速率约3次/秒量程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360°频率：45.00Hz～65.00Hz有功功率：0.0W～18kW无功功率：0.0W～18kVAR视在功率：0.0W～18kVA功率因数：-1～＋1电流矢量和：0mA～90.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°

无负荷相量测量装置 来厂考察

荆州无线核相器探测器能自动控制放大倍数，便于排线密集场所核相数据保持测试模式下按HOLD键保持数据，再按HOLD键取消保持退出功能按ESC键退出当前功能界面，返回上级目录数据查阅按ENTER进入数据查阅模式后，按箭头键翻阅所存数据无信号指示当接收器没有收到发射信号时动态显示符号自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电池电压当电池电量不足时：探测器：电源指示灯慢闪，提醒充电；接收端：电池电压低符号显示，提醒充电 额定电流探测器：35mA max；接收器：300mA max仪表质量探测器：205g(含电池)接收器：395g(含电池)绝缘杆：1.2 kg(3米杆)、1.45kg(5米杆) 总质量：7kg(含仪表箱，配置5米杆及箱约9.8 kg)工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下干 扰无特强电磁场；无433MHz 、315MHz同频干扰绝缘强度绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)探测器：2000V/rms(外壳两端之间)接收器：2000V/rms(外壳两端之间)结 构防滴漏Ⅱ型、IP63适合安规GB13398－92、GB311.1－311.6－8、3DL408－91标准和新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

---
